箱体式离心通风机
Box-type centrifugal fan

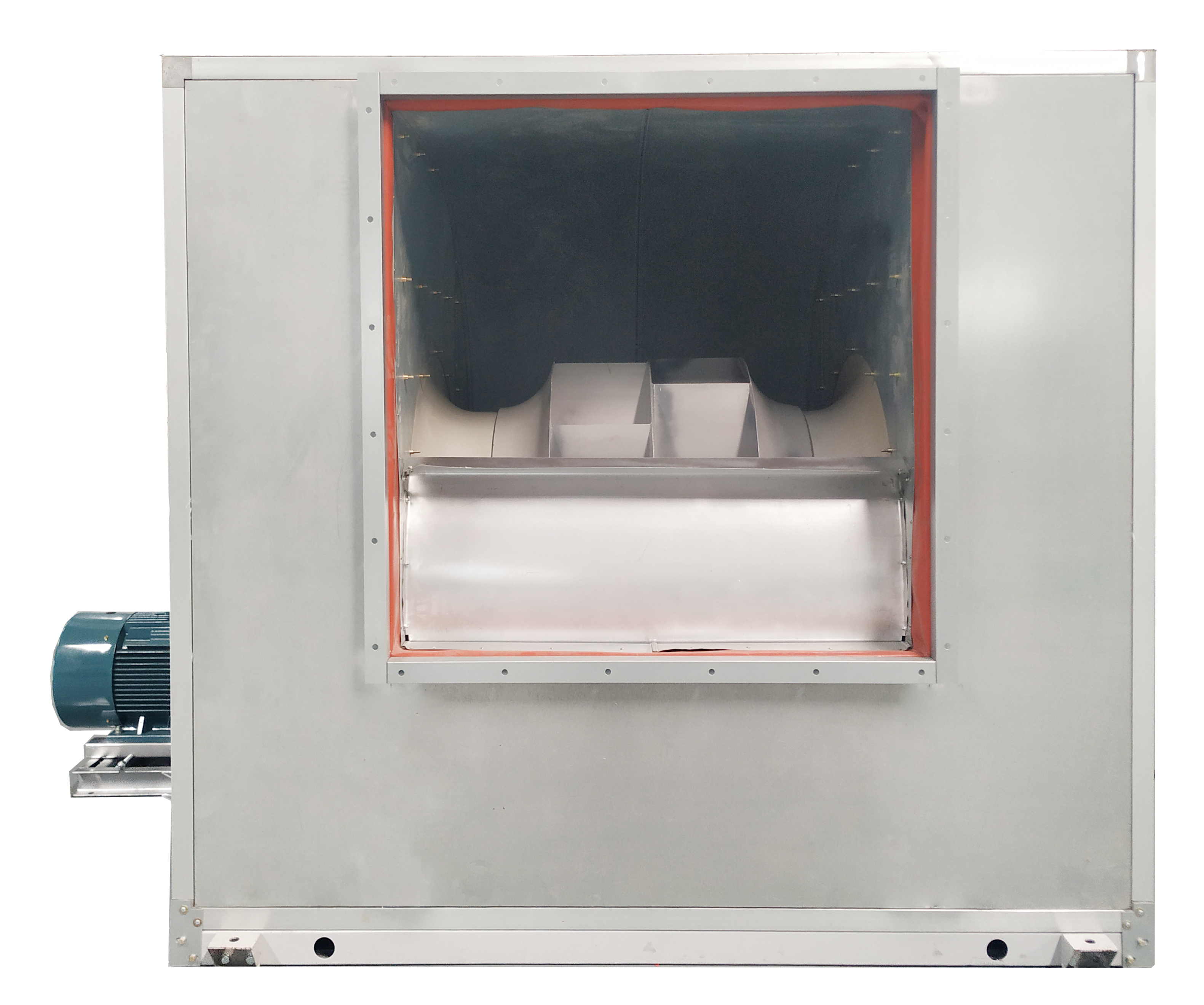

HIFC-V系列箱体式离心通风机

致力为客户提供环保节能风机设备
产品介绍

产品概述

HTFC-V系列箱体式离心风机是一种叶片为后倾式箱形离心风机,产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成 。凭据装置位置的差别,提供12种差别的角度的进出风口位置,以满足用户差别的装置需要 。


适用场合

HTFC-V系列后倾式双吸离心风机主要用于大型商场、地铁、体育馆、展览中心和宾馆等建筑物的通风换气系统及中央空调机组、空气净化机组、风机盘管机组等配套要求而开发的具有目今海内先进水平的产品 。


风机特点

该系列风机具有性能优、噪声低、重量轻、外形美观、装置便当等特点,尤其在大流量区,其有效容积流量比古板的风秘密大1~2倍 。


风机结构

HTFC-V系列风机的风量由500m3/h~220,000m3/h,全压可抵达3200Pa;叶轮规格共19种,直径从180mm到1400mm,对应机号№1.8,№2,№2.25,№2.5,№2.8,№3.15,№3.55,№4,№4.5,№5,№5.6,№6.3,№7.1,№8,№9,№10,№11.2,№12.5,№14 。风机的驱动方法为皮带传动,通过配用差别的皮带和电机,可满足规模极为宽广的性能要求 。

HTFC-V系列风机有单机、整机、箱体式三种型式 。

单机主要由机壳、叶轮、框架、主轴、轴承等部分组成,但不包括电机、皮带、带轮、底架和消音箱体;整机包括单机和电机、皮带、带轮、底架,但不包括消音箱体;箱体式包括整机和消音箱体 。


产品装置及风口位置

风机装置示意图




风机出风口位置示意图
